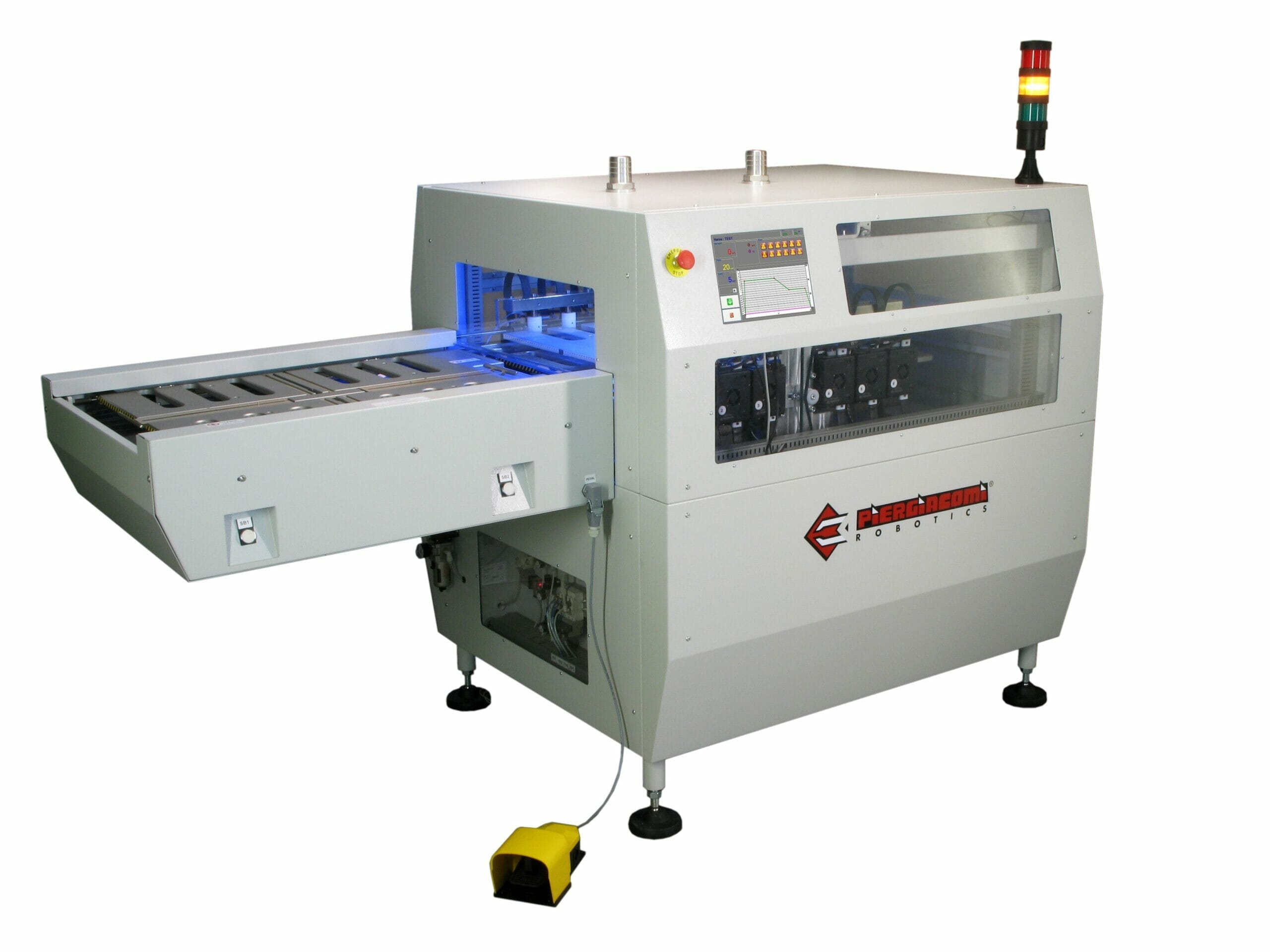

La SBM 1000 è una macchina bonding dotata di doppio cassetto e progettata per quelle aziende che cercano sia la flessibilità che l’alta produttività senza compromessi sulla precisione.
La registrazione degli inners è fatta da un sistema tradizionale a 2 o 4 spine compatibile con altri sistemi sul mercato. La combinazione tra il doppio cassetto e l’alta velocità della tecnologia di saldatura HFPB consente di raggiungere livelli di produttività molto elevati che possono facilmente superare i 120 pacchetti/ora.
La macchina viene fornita standard con 6+6 punti di saldatura simultanei, ma può essere personalizzata su richiesta anche con punti di saldatura su tutti e 4 i lati. L’utilizzo e la programmazione di questa macchina sono molto semplici grazie ad un software interattivo tramite touch screen.
Tutte le nostre macchine utilizzano una nuova tecnologia sviluppata e brevettata da Piergiacomi, la HFPB ovvero Bonding ad impulsi ad alta frequenza. La tecnologia HFPB offre molti vantaggi rispetto ad altre tecnologie presenti sul mercato:
- FLESSIBILITA': potendo adeguarsi facilmente alla saldatura di pannelli anche di spessore elevato (fino a 15 mm) e composti dai materiali più vari. Anche i pre-pregs di ultima generazione possono essere facilmente lavorati grazie alla possibilità di creare profili di saldatura personalizzati.
- VELOCITA': grazie ad un più efficiente trasferimento di energia dal sistema al pannello. Richiede per funzionare, solo la presenza di un po' di rame di qualsiasi forma o dimensione e risulta quindi adatto ad utilizzare anche piccole piazzole apportando un notevole risparmio di materiale.
- EFFICIENZA ENERGETICA: utilizza pochissima energia. Anche saldando con tutte le teste accese alla massima potenza, riesce a superare i 500 Watt.
- EFFICACIA: ciascuna testa di saldatura contiene dell’elettronica intelligente che il computer può indirizzare con un proprio indirizzo IP e quindi può comunicare con essa per mandare e ricevere segnali dedicati. Ciascuna testa è pertanto controllata individualmente per prestazioni di saldatura ottimali.


SPECIFICHE TECNICHE:
- Struttura in acciaio saldato e talaio in lamiera d’acciaio
- Piani in alluminio con inserti in resina
- Movimentazione del piano con cilindro pneumatico azionato da opportuno circuito di sicurezza
- Sistema di regolazione della distanza delle file di saldatura per mezzo di motori passo-passo con comando controllato da PC
- Sistema di estrazione del circuito dalle spine per mezzo di un estrattore pneumatico con comando automatico a fine ciclo
- Blocco del pacchetto di layers con piano pressore azionato da un pistone con pressione regolabile
- Azionamento elettrovalvole e sensori tramite PLC e PC
- Numero punti di saldatura (per ogni lato): 6+6 (personalizzabili)
- Dimensioni massime del circuito: 820x640mm
- Dimensioni minime inner: 280x250mm
- Spessore massimo saldatura: 10mm (15mm opzionale)
- Tempo di impostazione del nuovo lavoro: <  2min
- Tensione di alimentazione (monofase): 230Vac 50Hz
- Consumo di energia elettrica: <  2kW
- Pressione di alimentazione dell'aria compressa: 0.6-0.7Mpa
- Consumo aria compressa: <  30Nl/min
- Dimensioni: 247x120x169cm
- Peso: 470kg
- Area di lavoro: 350x250mm
Marchio CE
