PREF A - TO 18Scheda tecnicaPREF A - TO 18
|
a=2.54mm |
b=1.27mm |
c=1.40mm |
d=4.00mm |
- |
- |
- |
- |
|
Preforma e taglia il transistor con passo 2.54mm.
È possibile aumentare la quota "d", spessorando la mascherina MTA.
*la quota "c" si riferisce a piastre di spessore pari a 1.6mm.
|
|
|
PREF A5 – TO 39Scheda tecnicaPREF A5 – TO 39
|
a=5.08mm |
b=2.54mm |
c=1.40mm |
d=4.00mm |
- |
- |
- |
- |
|
Preforma e taglia il transistor con passo 5.08mm.
È possibile aumentare la quota "d", spessorando la mascherina MTA5.
*la quota "c" si riferisce a piastre di spessore pari a 1.6mm.
|
|
|
PREF B LEDScheda tecnicaPREF B LED
|
a=2.54-5.08mm |
- |
c=2.00mm (pin lungo) |
d=3.50mm |
- |
- |
f=0.6mm |
- |
|
Preforma e taglia il led passo 2.54mm con mascherina MLD o passo 5.08mm con mascherina MCC.
È possibile aumentare la quota "d", spessorando le mascherine MLD o MCC.
*la quota "c" si riferisce a piastre di spessore pari a 1.6mm. |
|
|
PREF C - CAPACITORScheda tecnicaPREF C - CAPACITOR
|
a=5.08mm |
- |
c=2.00mm |
d=3.50mm |
- |
- |
- |
- |
|
Preforma e taglia i condensatori passo 5.08mm.
E’ possibile aumentare la quota "d", spessorando la mascherina MCC.
*la quota "c" si riferisce a piastre di spessore pari a 1.6mm. |
|
|
PREF D-LED/ CAPACITORScheda tecnicaPREF D-LED/ CAPACITOR
|
a=2.54mm |
- |
c=2.10-5.10mm (pin lungo) |
d=0.6mm |
- |
- |
f=0.6mm |
- |
|
Taglia led e condensatori quando è necessario distinguere la polarità.
È possibile aumentare la quota "c", spessorando la mascherina MTC.
*la quota "c" si riferisce a piastre di spessore pari a 1.6mm. |
|
|
PREF E-TO220Scheda tecnicaPREF E-TO220
|
- |
- |
c=1.50mm |
d=4.00mm |
- |
k=2.54mm |
- |
g=7.00mm |
|
Preforma e taglia led del componente TO220.
È possibile aumentare la quota "d" e "g", spessorando la mascherina MTA5.
*la quota "c" si riferisce a piastre di spessore pari a 1.6mm.
|
|
|
PREF F - TO220Scheda tecnicaPREF F - TO220
|
- |
- |
c=1.50mm |
- |
i=2.50mm |
k=2.54mm |
- |
g=6mm |
|
Taglia e piega a 90° led del componente TO 220, led e condensatori. È possibile aumentare la quota "i", spessorando la mascherina MTA5.
*la quota "c" si riferisce a piastre di spessore pari a 1.6mm. |
|
|

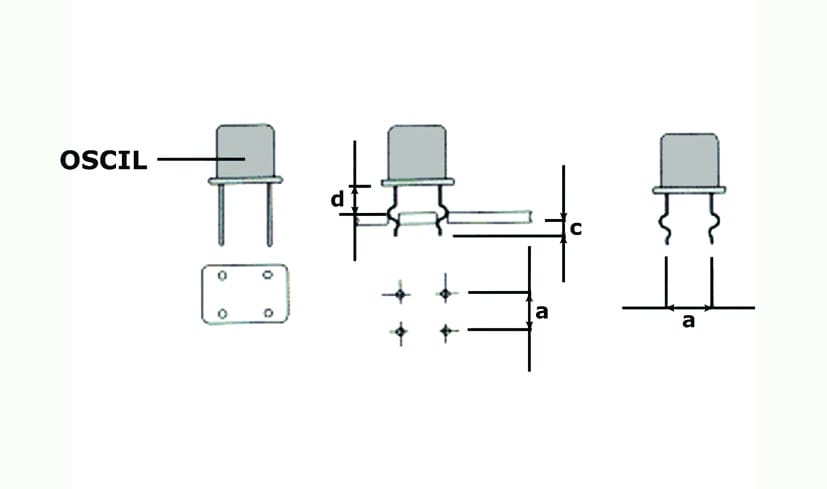

PREF G - OSCILLATORScheda tecnicaPREF G - OSCILLATOR
|
a=5.08-7.62mm |
- |
c=1.50mm |
d=4.00mm |
- |
- |
- |
- |
|
Preforma e taglia oscillatori. Queste due operazioni vengono effettuate in due fasi (2 pins per step).
È possibile aumentare la quota "d", spessorando la mascherina MTA4.
*la quota "c" si riferisce a piastre di spessore pari a 1.6mm. |
|
|
PREF H - TO220 / CAPACITOR/LEDScheda tecnicaPREF H - TO220 / CAPACITOR/LED
|
a=5.08mm |
- |
c=1.40mm |
d=4.00mm |
- |
- |
- |
- |
|
Preforma e taglia componenti TO220, led e condensatori.
È possibile aumentare la quota "d", spessorando la mascherina MTA5 (per il TO220), la mascherina MCC (per i condensatori), la mascherina MLD (per i led).
*la quota "c" si riferisce a piastre di spessore pari a 1.6mm. |
|
|
PREF M-TO220Scheda tecnicaPREF M-TO220
|
a=2.54mm |
b=3.00mm |
c=2.00mm |
d=7.50mm |
- |
- |
- |
- |
|
Preforma e taglia solo il TO 220. Spostamento di 2.54mm del piedino centrale.
*la quota "c" si riferisce a piastre di spessore pari a 1.6mm. |
|
|
PREF P - LED OR CAPACITORScheda tecnicaPREF P - LED OR CAPACITOR
|
a=2.54-5.08mm |
- |
c=2.00mm |
- |
- |
- |
- |
- |
|
Preforma e taglia led o condensatori passo 2.54mm con mascherina MLD03 o passo 5.08mm con mascherina MCC03.
*la quota "c" si riferisce a piastre di spessore pari a 1.6mm. |
|
